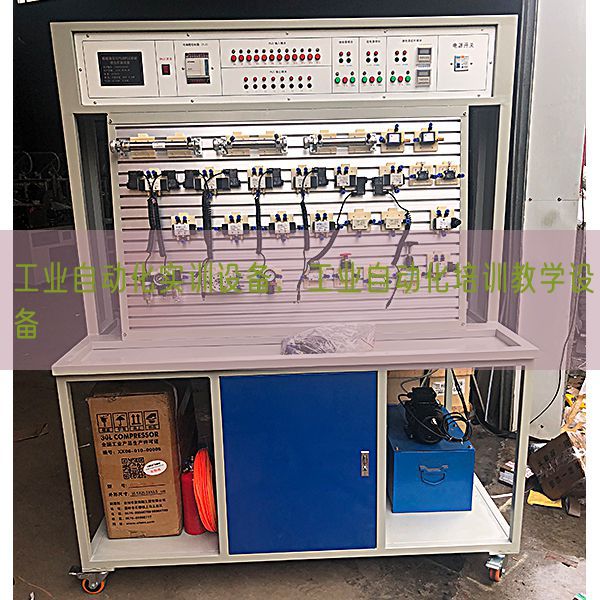

工业自动化实训设备，工业自动化培训教学设备

--03A 工业自动化综合实验装置（PLC+变频器+触摸屏+单片机）

工业自动化综合实验装置集PLC技术、微机控制技术与一体，即有形像的模型，又有生动具体的运行机构，实验实操便利，是各院校可编程控制器技术实行实物实验的理想模型。

一、设备特别点
1、模型块式构造，箱式挂式模块件更换便利，方便组织各种实验项目及拓展新的实验功能。
2、适合就业前及岗前综合技能实训，适合高级工技能培训考核。
3、能实行小型工程项目设计、设备选型、装配调节测试、实操模仿。
4、只需三相四线交流ACAC电源即可投入使用，实验资源丰富、综合性强，有效节约实验用房。
5、安全性高，除配备装备电压（V）型和电流（A）型漏电保护器外，装置设定有单片机全程监控的过载或短路软截止保护功能，保证设备和人身安全。
二、技术功能
1、写入电压（V）：三相四线制～380V±10% 50Hz
2、作业环境：温度（℃）界限-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
4、外观尺寸：2100mm×750mm×1680mm
三、装置配备装备
（一）电源、信号源、仪表器具控制屏
控制屏为钢制双层亚光密纹喷塑构造，铝制操作面板。为实验提供交流ACAC电源、直线DC电源、信号源、测量试验仪表、安全保护等。具体功能如下：
1、主控功能板
（1）三相四线电源写入，经过漏电保护器接通总开关,由接触器经过启动、停止按钮实行实操。
（2）设定有450V指针式交流ACAC电压（V）表三只，指示电源写入的三相电源电压（V）。
（3）三相四线电源输出，设定有单片机全程监控短路或过载软载止保护功能。设定有短路、过载、警报等功能、故障排除复位后才能启动作业电源。
（4）装备有～220V输出安全插头座，为外部仪表器具提供安全作业电源。
2、直线DC电源
（1）一路直线DC0-30V连续可调直线DC电源、内置式继电器自动换档，多圈电位器连续调动，设定有预设式限流保护功能，最大电流（A）2A。
（2）提供±12V、+5V、+24V直线DC稳压电源，均有短路保护功能。
（3）恒流源一路：0-500mA连续可调，分2mA、20mA、500mA三档，设定有输出开路，短路保护功能。
3、 功率（W）输出函数发生器：
1）应用直接数字频率合成（DDS）产生高精确度正弦波，方波和三角波。应用大屏幕LCD显露输出频率、波动线，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率界限: 0.1HZ~3MHz, 应用键盘直接写入数字设定频率,。
4）输出幅度应用电位器调动，正弦波输出设定有20db,40db衰减。
5）方波占空比可调, 调动界限：1%-99%调动；方波和三角波应用TTL电平输出。
6）频率计最高测量界限100MHz，自动换档。
4、嵌入式多功能互联网虚拟仪表器具（不需电脑协作使用）：
A、终端部分应用7寸彩色触摸屏（装学生实验屏上）同时配备有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量写入输出模型块。
B、基于LabVIEW虚拟仪表器具程序的编程方法，学生可自行设计各种虚拟仪表器具。
C、功能数值：
　　1）、双踪存贮示波器，多种同步方法，存贮深度可编程；
　　　　通道数：2路
　　　　带宽：20MHZ
　　　　分辨率：8位
　　　　电压（V）界限：-10~+10V
　　　　存贮深度：64K
　　2）、双通道频谱分折仪；
　 3）、数字三用表，可测电阻、电流（A）、电压（V）等；
　　　　数字IO口
　　　　通道数：8路IO
　　　　写入电平：TTL
　　　　输出电平：TTL
　　　　电流（A）驱动：20mA/通道
4）、四路智能远程电源控制
5）、数值设定有上传与存档功能并能经过服务器显露
（二）实验桌
实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方。设定有抽屉和元件储物储物储物柜。
（三）实验结合套件
1、PLC实验结合套件
配备三菱FX1N-40mR主机，包括数字量I/O（24路数字写入，16路数字量输出），FX1N-485BD通讯模型块，FX0N-3A模仿量模型块（2路写入，1路输出），SC-09通讯编程电缆及输出转连接口、开关等。
