装配实验装置（单面双组型）
电气装配实验装置由铁板作制作的多功能装配板（网孔板）实验台和电源装置等构成。实验时选用的各种元件、器件和部位件，可便利地装配在网孔板上，便利灵活。
按照教学和实验的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实验，电气装配实验装置适用界限广，可完成的教学内容和实验项目多。使用完毕的元件、器件和部位件，从实验台上拆下，集中保管，损坏和丢失少。一个实验场所，可以完成几个专业的教学和实验，经济适用。对实验场所不多、教学经费投入受限制的学校，型电气装配实验装置是一种理想的职业教育实验设备。
一、电气装配实验设备技术功能数值参考规格
1. 外型：整体尺寸1632mm×750mm×1638mm；
2. 实验台架的材料：铁板、铝制构造；
3. 电源：
1)写入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流ACAC输出：三相五线 380V 接插式2组、220V接插式2组。
4.整流二极管：提供整流二极管1N5408四个，用来能耗限限制动作作电子回路。
5.可调直线DC输出： 0～24V/2A连续可调2组（带有指针电压（V）、指针电流（A）表就地实时监控电源改变）；
6.各种规格的电阻
提供75Ω/75W功率（W）电阻三个，用来降压启动电子回路。
提供10Ω/25W功率（W）电阻一个，用来能耗限限制动作作电子回路。
7. 连接口及仪表：指针式电压（V）表 2 只，时刻监控电网电压（V）改变；
8. 保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）≤30mA。
二、 电气装配实验设备构造功能

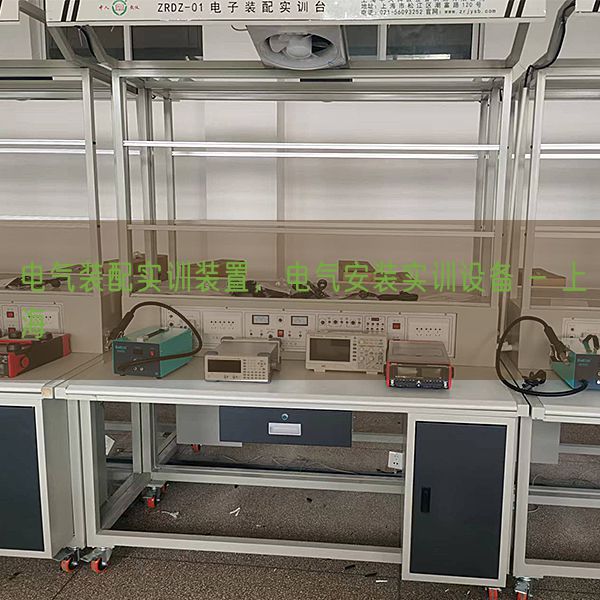

电气装配实验台由实验屏（内置电源）、实验桌、实验储物储物储物柜三大部分构成。
1.以30mm×30mm成型方钢作为设备主要框体结构材料；实验屏、地盘应用焊接连接、关键部位应用三角筋用内六角螺钉加固连接，表面经高温喷塑处置整理，美观大方而且有效起到防锈绝缘的作用；由两条35mm×35mm铝制型材及滑槽构成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布置依次为电源保护装置、电源指示装置、电源输出；
2、实验桌桌面应用25mm麻灰色高密度层压板封边特制，有效提升绝缘等级；实验桌下部装备有至少4个导向轮，便利实验台架位移；
3、实验储物储物储物柜应用标准构造和抽屉式，左侧有3层抽屉，用来放置工量具以及实验图纸文档实验指导书；右侧的双拉门式设计，可同时放置两块通用挂板。实验储物储物储物柜的位置可按照需要灵活调节，外观尺寸为：1300mm×600mm×510mm。
4、网孔板：应用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面装配的元气件含有概括各类低压电气、plc、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小774*580MM
三、参考实验项目
1．电工布线工序技艺实验
2．两个开关控制一盏灯线路实训
3．声控开关控制白炽电子回路实训
4．二地控制一盏灯电子回路实训
5．三地控制一盏灯电子回路实训
6．日光灯线路接线实训
7．一相电度表直接装配接线
8．一相电度表经电流（A）互感器装配接线
9．室内照明电子回路装配实训
10．配电板装配实训
12．三相异步电机直接启动控制
13．三相异步电机接触器点动控制线路
14．三相异步电机接触器自锁控制线路
15．三相异步电机Y/△自动控制线路
16．接触器联锁的正反转控制线路
17．按钮联锁的三相异步电机正反转控制线路
18．双重联锁的三相异步电机正反转控制线路
19．三相异步电机多地控制
20．作业台自动往返控制线路
21．三相异步电机串电阻降压启动控制线路
22．三相异步电机能耗限限制动作作控制线路
23.按钮变换的双速电机控制电子回路连接实验；
24.时间继电器变换的双速电机控制电子回路连接实验；
四、 全室参考配备表（以16台为例）
|
序号 |
名 称 |
每台数量 |
全室数量 |
单位 |
备 注 |
|
1 |
控制屏 |
1 |
16 |
套 |
|
|
2 |
实验桌 |
1 |
16 |
张 |
|
|
3 |
储物储物储物柜 |
1 |
16 |
|
|
|
4 |
学生凳 |
2 |
32 |
张 |
|
|
5 |
网孔板 |
2 |
32 |
块 |
|
|
6 |
器件材料配备装备 |
1 |
16 |
套 |
见表一 |
|
7 |
实验连接线 |
|
1平方硬线 |
100 |
|
|
|
0.75平方软线 |
100 |
|
8 |
三菱PLC（FX3U） |
1 |
16 |
个 |
三菱PLC（FX3U 48mR）、含开关源，编程线等 |
|
9 |
拟真系统 |
1 |
16 |
点 |
见附件 |
表一 、每套器件材料配备装备配备表单
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
1 |
电器元件 |
一相电度表 |
DD862-2 |
2 |
|
一相闸刀开关 |
HK8 |
2 |
|
平灯头 |
6A/250V |
4 |
|
墙壁插头座 |
|
2 |
|
电流（A）互感器 |
|
2 |
|
墙壁开关底座 |
|
4 |
|
漏电保护断路器 |
DZ47LE-32 4P C16 |
2 |
|
5P保险盒+熔断管 |
RT18 |
2 |
|
交流ACAC接触器 |
CJX2-0910 |
8 |
|
辅助触头 |
F4-22 |
8 |
|
热继电器 |
R16B-20/3 |
2 |
|
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
2 |
|
时间继电器座 |
PF-083A |
2 |
|
综合支撑架 |
内置按钮4只、指示灯4只、急停1只、变换开关1只，选用开关2只 |
2 |
|
行程开关 |
LX9-222 |
4 |
|
行程开关 |
LX9-111 |
4 |
|
日光灯管 |
Y210RR25/10W |
2 |
|
镇流器 |
13W |
2 |
|
日光灯座 |
|
4 |
|
接线端子排 |
TB1512 |
4 |
|
G形导轨 |
|
2 |
|
走线槽 |
|
3米 |
|
螺丝 |
|
180 |
|
2 |
常用工量具 |
压线钳 |
|
1 |
|
UT33B+数字万用表 |
|
1 |
|
螺丝刀 |
|
1 |
|
尖嘴钳 |
|
1 |
|
剥线钳 |
|
1 |
|
压线钳 |
|
1 |
|
3 |
电机 |
三相鼠笼异步电机 |
380V/Y/△180W，单速 |
1 |
|
三相鼠笼异步电机 |
380V/Y/△180W，单速，配离心开关 |
1 |
|
三相双速异步电机 |
规格限定电压（V）:三相 AC 380 ,180W |
1 |
|
4 |
说明书 |
|
1 |
